Wpływ drgań na budynki jest istotny zarówno w trakcie budowy, jak i eksploatacji obiektów. Drgania mogą występować w różnych postaciach – jako impulsowe (np. pojedyncze uderzenia podczas wyburzeń), cykliczne (np. od pracy maszyn lub przejazdu pociągów) czy losowe (o nieregularnym przebiegu, typowe dla niektórych procesów budowlanych). Różnią się również częstotliwością oraz czasem trwania.

W przypadku drgań wywołanych przez ruch pociągów i tramwajów możliwe jest przewidzenie wielkości i charakteru tych oddziaływań, a następnie zastosowanie środków ograniczających ich wpływ – np. poprzez dobór odpowiedniej wibroizolacji torowisk. Natomiast wibracje powstające podczas realizacji inwestycji budowlanych – jak wbijanie ścianek szczelnych, wbijanie pali, prace wyburzeniowe, drążenie tuneli czy użycie walców wibracyjnych – są trudniejsze do przewidzenia pod względem intensywności i charakteru oddziaływania. Dlatego monitoring drgań w tym przypadku odgrywa kluczową rolę – pozwala na bieżąco śledzić wartości wibracji i reagować w czasie rzeczywistym. Gdy zbliżają się one do poziomów niebezpiecznych dla konstrukcji budynków, możliwe jest dostosowanie technologii robót, np. zmniejszenie prędkości pojazdów, ograniczenie intensywności prac wyburzeniowych czy dobór odpowiedniego sprzętu.

W tym celu ważne jest, aby przed rozpoczęciem robót budowlanych generujących drgania wykonać odpowiedni projekt monitoringu, w którym wskazane zostaną budynki narażone na oddziaływanie drgań oraz ich dopuszczalne poziomy. Następnie, w trakcie realizacji na obiektach tych należy prowadzić ciągły monitoring (obejmujący pomiary drgań zgodne z normą PN-B-02170), pozwalający zadbać o ich bezpieczeństwo. Dzięki temu możliwe jest skoncentrowanie uwagi na konstrukcjach najbardziej narażonych na wpływ drgań, co pozwala na skuteczną kontrolę i szybkie reagowanie na zmiany w poziomach wibracji.

Istotnym elementem systemu monitoringu drgań jest dobór odpowiednich progów alarmowych oraz ostrzegawczych. Dobór wartości progowych i ich wpływ na budynek należy określić zgodnie z zaleceniami normy PN-B-02170 „Ocena szkodliwości drgań przekazywanych przez podłoże na budynki”.

Przykładowo, jeśli budynek podlega klasyfikacji według skali SWD-I (według PN-B-02170), wyniki pomiarów porównuje się z normowo określonymi liniami granicznymi, które wskazują wartości przyspieszeń drgań.

W normie PN-B-02170 określono cztery strefy wpływów drgań:

· strefa I – drgania pomijalne w ocenie wpływu drgań na budynek;

· strefa II – drgania nieszkodliwe dla konstrukcji;

· strefa III – drgania szkodliwe dla budynku,

· strefa IV – drgania o dużej szkodliwości dla budynku

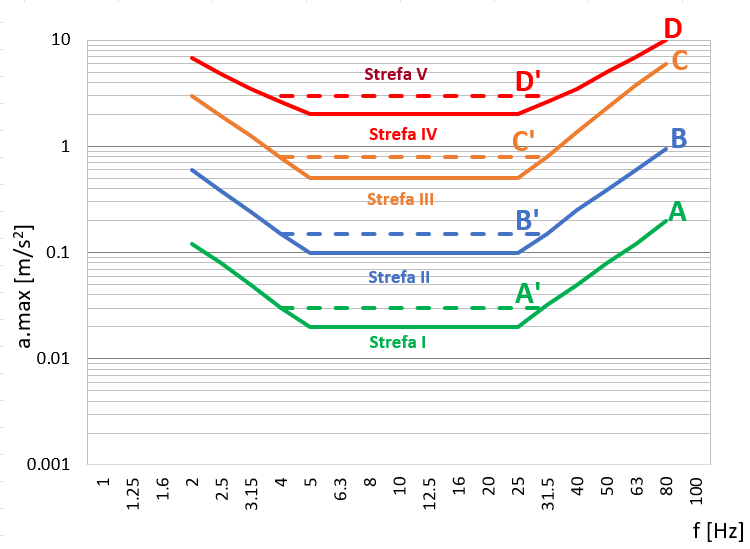

Strefy wpływu drgań na budynki według skali SWD-I przedstawiono na wykresie.

Monitoring drgań to nie tylko narzędzie do kontroli, ale przede wszystkim skuteczna metoda zapobiegania awariom i wydłużania żywotności konstrukcji. Wdrażając nowoczesne systemy pomiarowe i analizy dynamiczne można uniknąć kosztownych napraw i zapewnić bezpieczeństwo użytkowników. Warto traktować monitoring drgań jako inwestycję w trwałość i niezawodność budynków. Z drugiej strony ciągły monitoring drgań zabezpiecza również inwestora i wykonawcę robót budowlanych przed nieuzasadnionymi roszczeniami w zakresie uszkodzeń sąsiednich obiektów. 👉 Zobacz naszą ofertę monitoringu drgań.
